看一下东莞五金喷涂标准全套工艺流程是什么？

　　

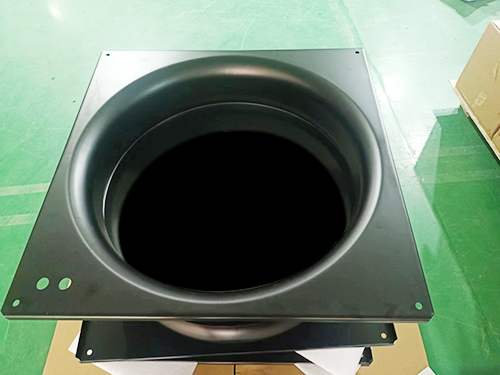

东莞五金喷涂是在铁、铝、不锈钢、锌合金、钣金表面覆盖涂层，实现防腐、耐磨、装饰、绝缘四大作用，行业主要分液体喷油、静电粉末喷塑、阴极电泳三大工艺，其中前处理决定 70% 涂层质量。

​

今天就来看一下东莞五金喷涂标准全套工艺流程是什么？
1. 前处理（重中之重，42% 缺陷源于此）
不同基材处理方案不同，完整水洗链条：预脱脂→主脱脂→水洗→表调→磷化 / 陶化 / 钝化→纯水洗→烘干抖音百科
1）碳钢 / 铁件
脱脂（40–60℃，5–10min）→除锈（喷砂 Sa2.5 或酸洗）→表调→铁系 / 锌系磷化→烘干
磷化膜提升附着力、防锈，杜绝起泡脱落
2）铝合金（CNC 铝件常用）
脱脂→脱氧化皮→陶化 / 铬钝化（替代磷化），严禁强酸长时间浸泡腐蚀基材
3）不锈钢 / 锌合金
中性脱脂 + 钝化，不做磷化，避免基材腐蚀
验收标准：水破试验 —— 工件流水膜连续不收缩，无油污、手印、水印。
2. 遮蔽工装
螺纹孔、装配定位面、导电触点贴高温美纹纸、硅胶堵头；挂点预留导电位，避免漏喷。
3. 喷涂工序
1）喷粉：静电喷枪电压 60–80KV，气压 0.3–0.5MPa，枪距 15–25cm，往复匀速走枪，交叉两层
2）喷油：静电 / 空气喷枪，粘度 16–22s（涂 4 杯），环境温度 22–28℃、湿度 40%–65%；湿喷一层闪干 3–8min 再喷第二层
3）多层工艺：底漆（防锈）→面漆（颜色）→UV 光油（耐磨耐酒精）
4. 高温固化（烘烤）
塑粉：190–200℃，保温 15–20min；温度不足易掉粉，过高涂层脆裂
普通烤漆：80–140℃，10–30min；薄铝件低温烘烤防变形
UV 漆：LED 紫外光瞬时固化，低温不变形，适合精密铝材
5. 冷却、下挂、检验、包装
自然风冷至室温，避免高温贴膜粘漆；A 面严控划痕、针孔、色差。
