深圳五金喷涂注意细节有哪些呢

　　

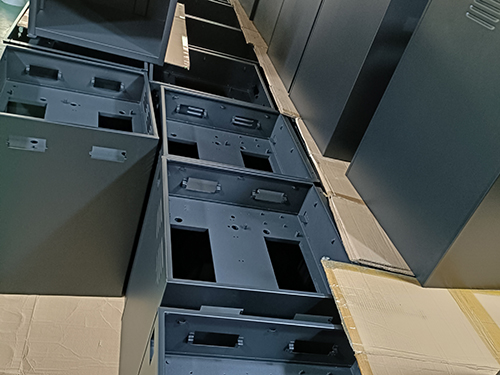

深圳五金喷涂就是在金属表面覆盖一层涂料，起到防腐、防锈、耐磨、绝缘、装饰等作用，常见分喷漆（液体）、喷粉（粉末 / 静电喷塑）、电泳三大类。

​

那么，大家知道五金喷涂注意细节有哪些吗？
一、前处理（决定附着力与防锈，重中之重）
除油彻底
油污、蜡质、拉伸油必须除净；批量工件避免堆叠浸泡，死角、螺纹、夹缝重点冲刷。除油后做水破膜测试：工件表面水膜连续不收缩、不缩孔才算合格。
除锈 / 除氧化皮
生锈、氧化层优先喷砂 / 抛丸，轻微锈迹可用酸洗；铝材严禁强酸长时间浸泡，防止基材腐蚀、发灰。
转化膜处理
铁件做磷化 / 纳米陶化，铝件做钝化；膜层均匀、无白粉、无发花，膜厚控制在 5–20μm，过厚易掉漆。
水洗 + 彻底烘干
每道工序充分水洗，避免药剂残留；烘干温度 80–120℃、干透出炉，带水 / 潮气喷涂必出针孔、气泡。
来料管控
工件无毛刺、无焊渣、无变形；尖锐边角提前倒小圆角，否则涂层易崩裂、露底。
二、遮蔽、上挂与转运
精准遮蔽
螺纹、装配孔、导电位、贴合面用高温美纹纸、硅胶塞、专用治具遮蔽；胶带边缘压实，避免渗漆、翘边。高温工况禁用普通胶带，防止残胶、脱胶。
挂具选型
挂点选非外观面、受力均匀，减少明显挂点痕迹；频繁使用的挂具定期脱漆、打磨，保证导电良好（喷粉尤为关键）。
间距与排布
工件之间留足间隙，不触碰、不重叠，防止积漆、漏喷、粘连；复杂内腔、背面预留补喷位置。
轻拿轻放
前处理后、待喷工件禁止徒手触摸漆面，佩戴手套，避免手印、油污二次污染。
三、喷涂作业（喷油 / 喷粉通用细节）
（一）环境要求
无尘车间，地面洒水抑尘，空气过滤系统正常；粉尘多会造成颗粒、麻点。
温湿度控制：温度 18–28℃，湿度40%–70%；湿度过高易发白、针孔，过低易产生静电火花、漆膜起毛。
通风排风良好，漆雾、粉末及时排出，避免回流污染工件。
（二）喷涂参数与手法
液体烤漆 / 喷油
涂料按比例调配，严格把控稀释剂比例，搅拌均匀，静置消泡，杜绝结块、沉淀。
喷枪气压：0.3–0.5MPa，喷涂距离15–25cm，走枪匀速、横竖交叉喷涂。
分底漆 + 面漆（高要求产品），湿碰湿施工，单次薄喷 2–3 遍，禁止一次厚喷（厚喷易流挂、起皱、气泡）。
边角、棱角、孔位补喷到位，保证涂层全覆盖。
静电喷粉
电压、电流按工件调整（常规 60–80kV），导电不良会导致上粉不均、露底。
控制出粉量与枪距，薄喷多层，厚粉易结块、固化后开裂。
回收粉末定期筛分，筛除粗粉、杂质，新旧粉按比例混用，避免色差。
（三）颜色与批次
同批次产品使用同品牌、同批号涂料；换色时彻底清洗喷枪、管路、粉房，杜绝串色。
四、固化烘烤（控温 + 控时，直接影响性能）
温度均匀
烤箱各区温度提前校准，温差控制在 ±5℃；局部高温会烤焦、变色、粉层脆裂，低温则固化不足、附着力差、易刮掉。
时长合规
按涂料参数设定保温时间，不可随意缩短 / 延长；大件、厚壁工件适当延长烘烤时间。
普通烤漆：140–180℃，20–40min
粉末喷涂：180–200℃，15–30min
进出炉规范
严禁高温状态下骤冷（如直接吹冷风、接触冷水），防止漆膜开裂、脱落；出炉后自然冷却至室温再下挂。
工件摆放：炉内不堆叠，保证热风循环通畅。
五、下线检验、返工与包装
全检重点项
外观：颗粒、流挂、针孔、气泡、色差、露底、划伤；
性能：划格测试（百格）测附着力、手指轻刮无掉漆，抽检硬度、耐冲击。
返工处理
不良件先打磨彻底，去除旧漆层后再重喷；局部补喷需衔接自然，避免色差、接痕。
防护包装
冷却完毕再包装，漆膜未完全硬化易压痕、粘漆；外观件垫珍珠棉、气泡袋，分类装箱，避免摩擦刮花。
成品存放：置于干燥、通风、避光区域，远离酸碱、高温、潮湿环境。
六、设备维护与安全细节
设备日常清洁
喷枪、管路、滤网每班清洗；喷粉房、回收系统定期清粉，烤箱内壁、风嘴定期除积碳、漆垢。
安全规范
涂料、稀释剂属于易燃品，单独存放，远离火源；车间严禁明火、吸烟，静电接地完好，防止爆炸、火灾。
劳保防护
作业人员佩戴防毒面具、防尘口罩、防护眼镜、耐溶剂手套，避免漆雾、粉末吸入。
七、分材质专属注意点
铁件：重点做好除锈 + 磷化，优先加厚涂层提升防锈能力。
铝合金：禁用强酸，表面做钝化；铝材表面易藏油污，前处理必须加强。
锌合金 / 压铸件：孔隙多，易吸油积水，前处理延长烘干时间，建议先喷底漆封闭孔隙，再上面漆。
