如何提高东莞五金喷涂质量？

　　

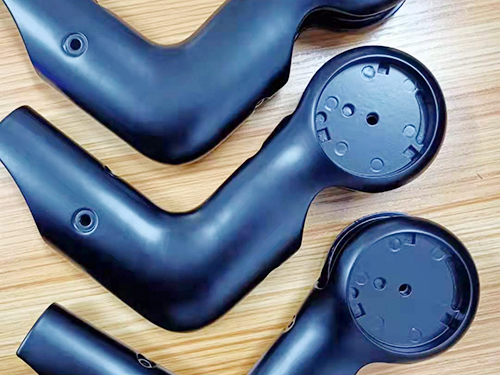

东莞五金喷涂就是在金属工件（铝材、冷轧钢、不锈钢、铸铁等）表面喷涂涂料，固化后形成一层有机保护膜，核心作用：防锈防腐、耐磨、装饰上色。

​

五金喷涂质量的核心逻辑：前处理占70%，喷涂工艺 20%，工件与环境10%，绝大多数不良（掉漆、鱼眼、颗粒）根源都在前处理。
一、前处理：重中之重，解决附着力、缩孔、鱼眼
目标：**工件表面无油、无锈、无粉尘，生成均匀转化膜**
1. **来料管控**
   - 来料工件（CNC 铝件、钣金、机加工件）严控切削油、防锈油、脱模剂、指纹。机加工后尽量清洗，不要直接堆放久置。
   - 油污重的工件，先做预脱脂，再进主脱脂槽；硅油类油污较难处理，**带硅油的防锈油尽量禁止使用**，极易造成鱼眼缩孔。
   - 检查基材：严重砂眼、气孔、深划痕提前挑出，喷涂无法遮盖深缺陷。
2. **脱脂除油**
   - 控制脱脂药剂浓度、温度、浸泡时间；定期更换 / 过滤槽液。
   - 水洗一定要充分，**残留在工件表面的药剂会破坏转化膜，导致掉漆**。
3. **转化处理（磷化 / 硅烷）**
   - 钢铁件：锌系磷化，形成均匀磷化膜；铝材优选硅烷钝化，更环保。
   - 禁止转化膜过厚或不均匀；膜层疏松会直接降低附着力。
4. **喷砂 / 抛丸（按需选用）**
   - 不锈钢、光滑铝合金：喷砂粗化，提升漆膜附着力；选用合适砂料，避免喷砂过粗造成表面麻点。
   - 喷砂后尽快喷涂，防止工件返锈 / 二次沾灰。
5. **纯水清洗 + 烘干**
   - 最后一道水洗建议用纯水，减少水垢、水斑。
   - 烘干温度、时间足够，**工件不能带水进喷涂房，水分会造成针孔、气泡**。烘干后冷却到室温再喷涂。
二、喷涂车间环境控制（减少颗粒、麻点）
1. 喷房保持正压，空气过滤，减少灰尘、纤维；地面定期洒水 / 吸尘，减少扬尘。
2. 控制温湿度：温度 20~28℃，湿度 50~70%；湿度太高工件容易吸潮，太低容易静电粉尘。
3. 人员管控：穿无尘服、无尘鞋，禁止裸手接触工件；手上油脂会造成局部掉漆。
4. 工件上挂后**静电吹尘**，把表面浮尘彻底吹干净。
三、喷涂工序参数优化
1. 静电粉末喷涂（喷粉）
- 静电电压、电流、枪距：一般枪距**150~250mm**，电压合理，避免打火、法拉第效应（深腔内部上粉不足）。
- 膜厚管控：常规 60~100μm；膜太薄露底，太厚容易橘皮、针孔。
- 烘烤：严格按粉末厂家参数，**温度 + 保温时间双管控**；温度低固化不足（附着力差、耐冲击差）；温度过高粉末老化发黄。
 注意：薄壁铝件，烘烤温度过高会变形，提前做试板。
2. 液体烤漆
- 油漆：充分搅拌，控制粘度；按要求添加稀释剂，不能随意乱加。
- 喷枪：雾化压力、走枪速度、枪距稳定；薄喷多层（湿碰湿），不要一次喷厚，防止流挂。
- 烘烤：分段升温，避免表面快速结皮，内部溶剂挥发产生针孔。
通用细节
1. **遮蔽保护**：螺纹、装配基准孔、配合面使用耐高温美纹纸 / 硅胶塞遮蔽，遮蔽到位，减少后处理打磨。
2. 边角部位：尖角容易**积漆或露底**，可适当调整喷枪角度；产品设计尽量 R 角，减少锐边。
四、涂料与耗材管控
1. 涂料入库留样，控制储存条件，防潮、避光；粉末受潮会结块，出现颗粒缺陷。
2. 涂料按批次做**试板验证**：每批次先做样板，测试色差、附着力，再批量生产。
3. 定期更换滤芯、过滤油漆 / 粉末，杂质会造成颗粒麻点。
五、过程检验与在线管控（提前拦截不良）
1. 首件必做：每换批次、换颜色、换产品，做首件，检测外观、膜厚、百格附着力。
2. 过程巡检：定时抽检膜厚、色差；记录炉温曲线（炉温测试仪），不要只看烘箱仪表。
3. 附着力测试：**百格测试**，划格后胶带拉扯，观察漆膜脱落情况；户外产品增加盐雾测试。
4. 外观检查统一光源（标准光源箱），减少色差误判。
六、工件结构设计优化（从源头降低不良）
1. 尽量减少深窄凹槽、盲孔，容易积粉 / 积油、藏灰尘，出现露底。
2. 尖角改成 R 圆角，改善边角露底、积漆。
3. 预留排水孔，前处理时槽液可以顺利流走，不积水。
